LIVE LINE CONNECTOR DP-21 (P419021)

Konektor Sambungan Tegangan Menengah untuk Kondisi Bertegangan (Live Line Application)

Dalam sistem distribusi tenaga listrik modern, terutama pada jaringan tegangan menengah (Medium Voltage / MV overhead network), kebutuhan akan koneksi yang aman, cepat, dan tetap dapat dilakukan tanpa pemadaman menjadi sangat penting.

Gangguan listrik pada jaringan distribusi dapat menyebabkan kerugian besar, baik dari sisi industri, utilitas listrik, maupun pelanggan akhir. Oleh karena itu, dibutuhkan solusi yang memungkinkan teknisi melakukan sambungan atau percabangan kabel tanpa harus memadamkan sistem. Di sinilah peran penting Live Line Connector DP-21 (P419021).

Produk ini merupakan jenis konektor khusus yang dirancang untuk pemasangan pada kondisi bertegangan (energized line / live line working) menggunakan insulated hot stick (tongkat isolasi), sehingga teknisi dapat bekerja dengan aman tanpa kontak langsung dengan konduktor bertegangan.

Apa Itu Live Line Connector DP-21?

Live Line Connector DP-21 adalah konektor mekanik untuk jaringan listrik udara (overhead line) yang digunakan untuk:

• Menghubungkan kabel utama (main line)
• Membuat percabangan kabel (branch line)
• Digunakan pada kondisi jaringan masih bertegangan (live working condition)

Konektor ini mendukung berbagai jenis konduktor seperti:

• Aluminium (Al)
• Copper (Cu)
• ACSR (Aluminium Conductor Steel Reinforced)

Baik untuk konduktor telanjang (bare conductor) maupun terisolasi sebagian, DP-21 dirancang untuk fleksibilitas tinggi di lapangan.

Fungsi Utama dalam Sistem Distribusi Listrik

Live Line Connector DP-21 memiliki peran penting dalam sistem jaringan distribusi, terutama:

1. Percabangan Jaringan Tanpa Padam (Hot Line Tapping)

DP-21 memungkinkan teknisi membuat sambungan cabang dari kabel utama tanpa memutus aliran listrik.

2. Perbaikan & Maintenance Jaringan Aktif

Digunakan untuk perbaikan atau penggantian segmen jaringan tanpa mengganggu pelanggan.

3. Ekspansi Jaringan Distribusi

Memudahkan penambahan jalur baru pada jaringan existing.

4. Integrasi Sistem Overhead MV

Ideal untuk sistem distribusi PLN, utility, maupun industri swasta.

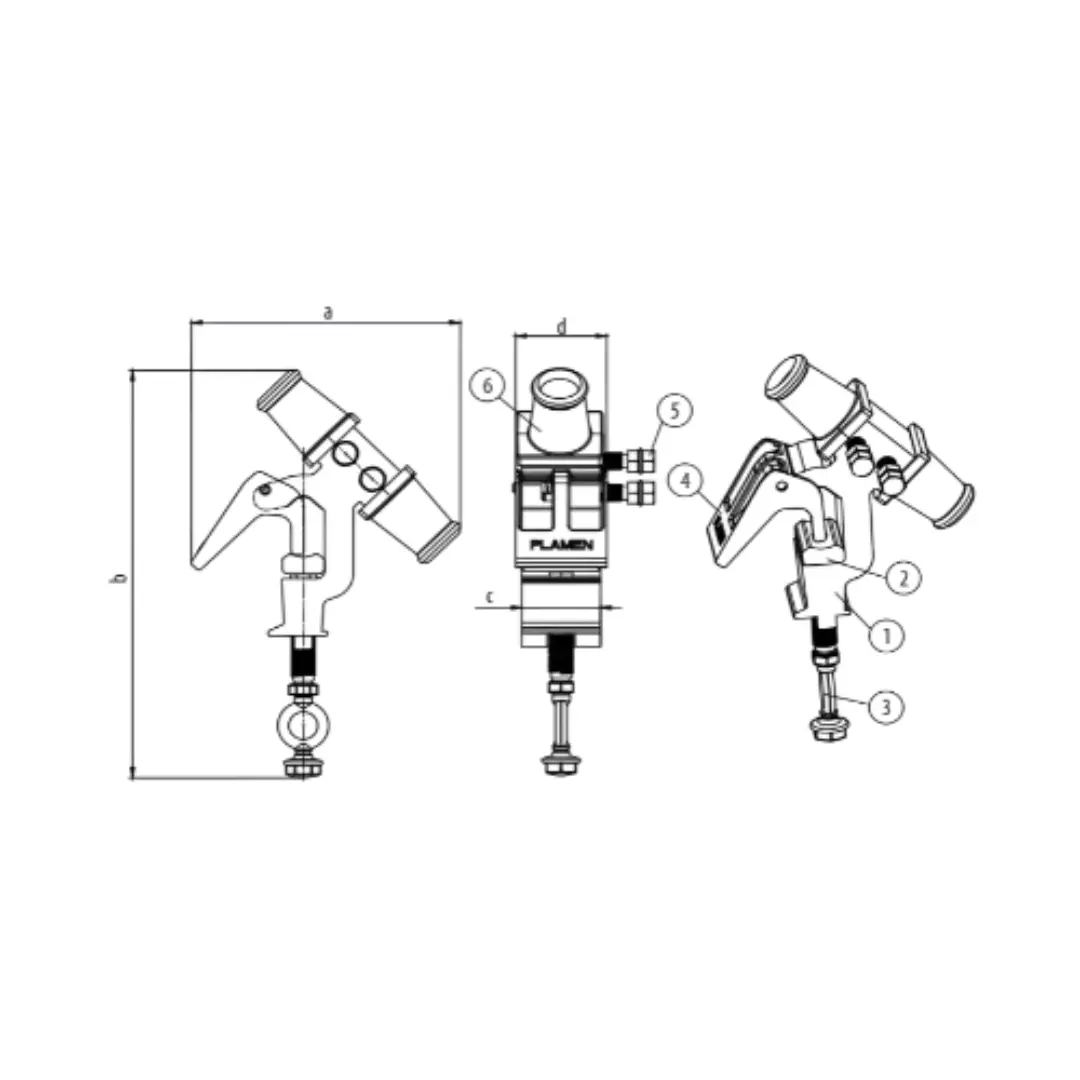

Konstruksi dan Desain Produk

DP-21 dirancang dengan konstruksi mekanik presisi tinggi untuk memastikan:

• Kekuatan kontak listrik optimal
• Ketahanan mekanis terhadap beban kabel
• Stabilitas jangka panjang pada kondisi outdoor

Komponen utamanya meliputi:

1. Body Konektor

Material aluminium alloy berkualitas tinggi yang tahan korosi dan konduktif.

2. Clamp System (Penjepit Konduktor)

Sistem penjepit mekanis yang memastikan kontak kuat antara main line dan branch line.

3. Bolt & Shear Mechanism

Menggunakan sistem pengencangan torsi yang presisi untuk memastikan tekanan kontak optimal.

4. Insulation & Protective Design

Dirancang untuk digunakan dengan sistem isolasi tambahan saat hot stick installation.

Prinsip Kerja Live Line Connector

Cara kerja DP-21 didasarkan pada prinsip mechanical compression contact, yaitu:

1. Konduktor utama ditempatkan pada sisi main line clamp
2. Konduktor cabang ditempatkan pada branch side clamp
3. Baut pengencang dikencangkan menggunakan hot stick tool
4. Tekanan mekanis menghasilkan kontak listrik yang stabil
5. Sambungan menjadi permanen namun tetap dapat dibongkar jika diperlukan

Hasilnya adalah sambungan listrik dengan:

• Resistansi rendah
• Konduktivitas tinggi
• Stabilitas mekanik kuat

Keunggulan Live Line Connector DP-21

1. Dapat Dipasang Tanpa Pemadaman (Live Working)

Keunggulan utama DP-21 adalah kemampuan instalasi pada jaringan bertegangan, sehingga:

• Tidak mengganggu pelanggan
• Tidak perlu shutdown sistem
• Menghemat biaya operasional

2. Kompatibel dengan Berbagai Jenis Konduktor

DP-21 mendukung:

• Aluminium (Al)
• Copper (Cu)
• ACSR

Dengan rentang cross-section yang luas:

• Main line: hingga ±325 mm²
• Branch line: hingga ±240 mm²

3. Instalasi Menggunakan Hot Stick

Dirancang untuk pemasangan menggunakan insulated stick, sehingga:

• Meningkatkan keselamatan teknisi
• Mengurangi risiko kontak langsung
• Cocok untuk kerja pada ketinggian

4. Kontak Listrik Stabil & Rendah Loss

Sistem clamp menghasilkan:

• Resistansi kontak rendah
• Minim loss energi
• Stabil untuk beban distribusi MV

5. Ketahanan Lingkungan Tinggi

Dirancang untuk penggunaan outdoor dengan kondisi:

• Hujan deras
• Kelembapan tinggi
• Paparan UV
• Polusi udara industri

6. Mechanical Strength Tinggi

DP-21 mampu menahan:

• Tarikan kabel (tensile load)
• Getaran angin
• Beban mekanis jangka panjang

Aplikasi Penggunaan di Lapangan

Live Line Connector DP-21 banyak digunakan pada:

✔ Jaringan Distribusi PLN

Untuk maintenance dan ekspansi jaringan tanpa pemadaman.

✔ Sistem Overhead Medium Voltage

Digunakan pada jaringan 11 kV – 33 kV (umum di distribusi MV).

✔ Kawasan Industri

Untuk memastikan supply listrik tetap stabil pada pabrik.

✔ Infrastruktur Perkotaan

Digunakan pada jaringan listrik kota yang tidak boleh sering padam.

Spesifikasi Teknis Utama

Berdasarkan data teknis umum DP-21:

• Tipe: Live Line Connector
• Kode: P419021
• Main conductor range: Al 25–325 mm² / Cu 25–325 mm² / ACSR Ø 6–23 mm
• Branch conductor range: Al 16–240 mm² / Cu 16–185 mm² / ACSR Ø 5–20.5 mm
• Metode instalasi: Hot stick application
• Material: Aluminium alloy + steel reinforcement
• Aplikasi: Overhead MV distribution
• Sistem kerja: Mechanical compression clamp

Standar Keselamatan & Operasional

Produk ini mengikuti prinsip desain sesuai standar industri seperti:

• IEC 61284 (Overhead line fittings)
• EN 50483 (Accessories for LV/MV overhead lines)
• Standar kerja live line utilities

Yang memastikan:

• Keamanan operator
• Keandalan sistem listrik
• Konsistensi performa jangka panjang

Keunggulan Dibanding Metode Konvensional

Kenapa DP-21 Cocok untuk Indonesia?

Kondisi jaringan listrik di Indonesia sangat cocok menggunakan DP-21 karena:

• Jaringan overhead masih dominan
• Permintaan listrik terus meningkat
• Minim downtime sangat penting untuk industri
• Kondisi cuaca tropis (hujan & kelembapan tinggi)
• Area perkotaan padat yang sulit dilakukan shutdown

Dengan DP-21, utility dapat melakukan maintenance tanpa mengganggu pelanggan.

Live Line Connector DP-21 (P419021) adalah solusi profesional untuk kebutuhan sambungan dan percabangan kabel pada jaringan tegangan menengah tanpa pemadaman.

Dengan desain mekanis kuat, kompatibilitas luas, serta kemampuan live line installation, produk ini menjadi komponen penting dalam modernisasi jaringan distribusi listrik.

Keunggulan utamanya meliputi:

• Instalasi tanpa padam (live working)
• Kompatibel dengan Al, Cu, ACSR
• Kekuatan mekanis tinggi
• Keamanan kerja lebih baik
• Efisiensi operasional tinggi

DP-21 sangat ideal untuk utility, PLN, industri, dan proyek infrastruktur listrik modern yang membutuhkan keandalan tinggi dan downtime minimal.
