Description

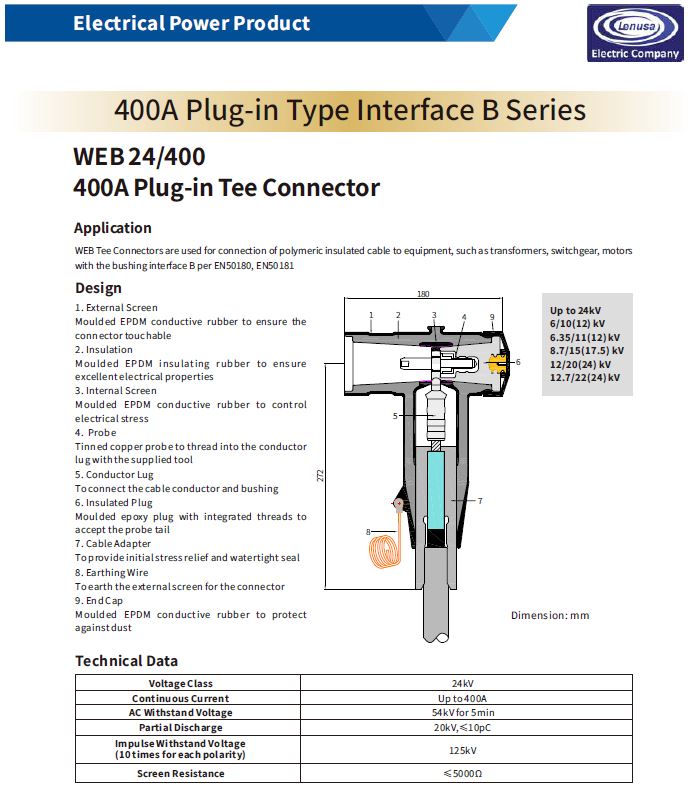

WEB 24/400 400A Plug-in Tee Connector adalah konektor kabel tegangan menengah tipe sambungan-T (tee) dengan sistem colok (plug-in), Interface B Series 400A, dirancang untuk aplikasi hingga 24kV dengan arus kontinu hingga 400A. Konektor ini digunakan untuk menyambungkan kabel berisolasi polimer ke peralatan seperti transformator, switchgear, dan motor dengan bushing interface B sesuai standar EN50180 dan EN50181.

Produk ini terdiri dari beberapa lapisan proteksi: layar luar (external screen) dari karet konduktif EPDM cetak yang membuat konektor aman disentuh (touchable), lapisan isolasi dari karet isolasi EPDM untuk sifat kelistrikan yang unggul, serta layar internal EPDM konduktif untuk mengontrol tegangan listrik (electrical stress control). Dilengkapi dengan probe dari tembaga berlapis timah (tinned copper probe) yang diulir ke dalam lug konduktor menggunakan tool khusus yang disediakan, lug konduktor untuk menyambung konduktor kabel dan bushing, insulated plug dari epoxy cetak dengan ulir terintegrasi untuk menerima probe tail, cable adapter untuk stress relief awal dan sealing kedap air, kawat pembumian (earthing wire) untuk grounding layar luar, serta end cap EPDM konduktif untuk melindungi dari debu.

Dengan AC withstand voltage 54kV selama 5 menit, impulse withstand voltage 125kV, partial discharge ≤10pC pada 20kV, dan screen resistance ≤5000Ω, konektor ini memenuhi standar keandalan tinggi untuk jaringan distribusi listrik tegangan menengah dengan sistem pemasangan plug-in yang lebih cepat dan praktis.
