Bolted-type Tee Connector untuk koneksi kabel tegangan menengah hingga 42kV, dengan konstruksi EPDM conductive dan insulating rubber, tersedia untuk berbagai ukuran kabel dan konfigurasi konduktor.

Brand

💬 Contact Sales

Bolted-type Tee Connector – Connector Kabel Tegangan Menengah hingga 42kV

Bolted-type Tee Connector untuk koneksi kabel tegangan menengah hingga 42kV, dengan konstruksi EPDM conductive dan insulating rubber, tersedia untuk berbagai ukuran kabel dan konfigurasi konduktor.

Brand

💬 Contact Sales

Deskripsi Produk
Ulasan

Description

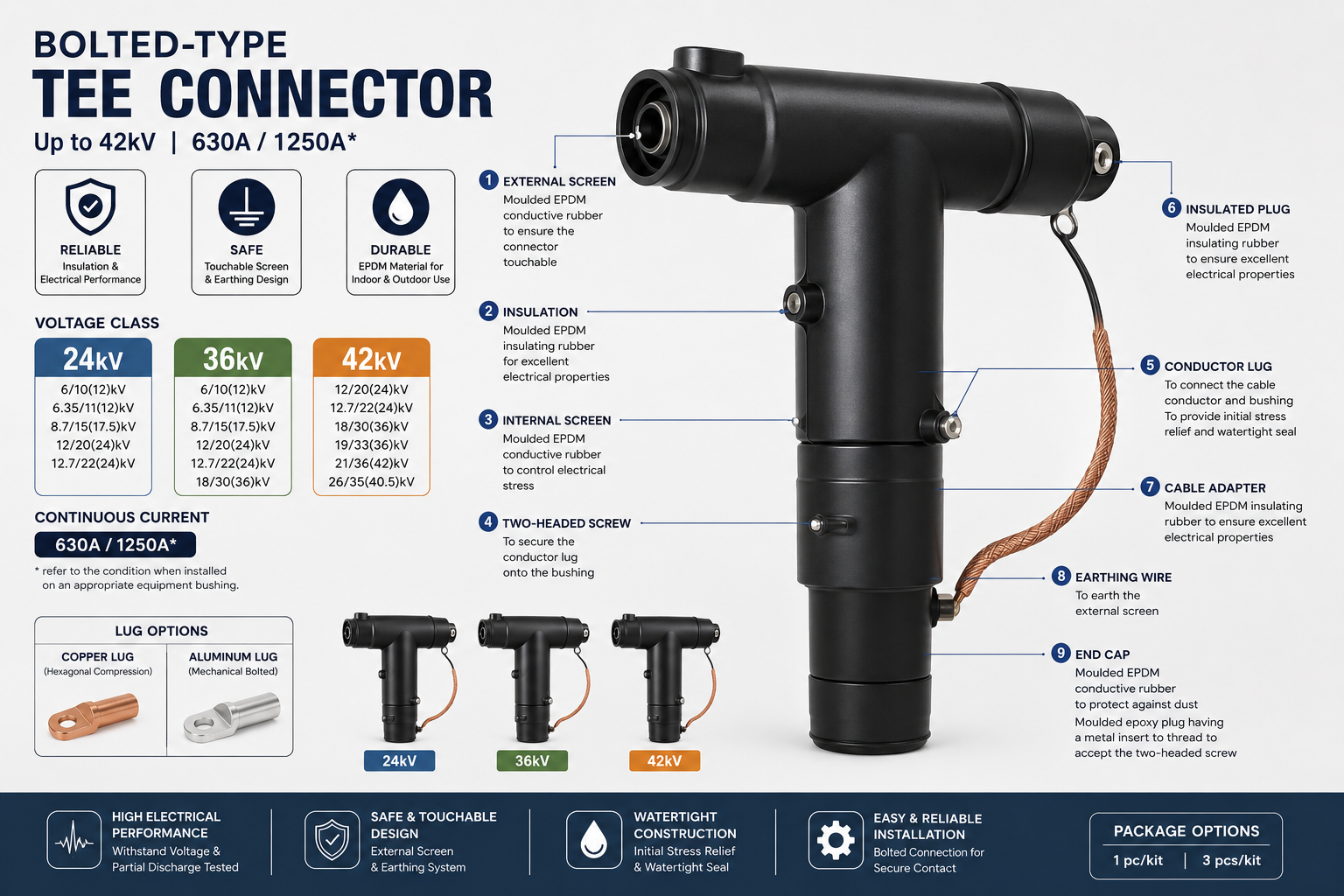

Bolted-type Tee Connector merupakan konektor kabel listrik tipe T (Tee Connector) untuk aplikasi sistem tenaga listrik dengan kelas tegangan hingga 42kV. Produk ini dirancang dengan konstruksi berlapis yang terdiri dari external screen, insulation, internal screen, two-headed screw, conductor lug, insulated plug, cable adapter, earthing wire, dan end cap.

Konektor menggunakan material EPDM conductive rubber dan EPDM insulating rubber untuk membantu mengontrol electrical stress, memberikan perlindungan terhadap debu, serta mendukung karakteristik isolasi listrik yang baik. Conductor lug digunakan untuk menghubungkan konduktor kabel dengan bushing, sedangkan external screen dan earthing wire mendukung sistem grounding pada konektor.

Produk tersedia untuk berbagai kebutuhan sistem tegangan, ukuran konduktor, diameter isolasi kabel, serta pilihan lug sesuai konfigurasi yang dibutuhkan. Package tersedia dalam pilihan 1 pc/kit atau 3 pcs/kit.

Reviews

There are no reviews yet.

Be the first to review “Bolted-type Tee Connector – Connector Kabel Tegangan Menengah hingga 42kV”

Fitur Utama

Desain: Bolted-type Tee Connector untuk aplikasi sistem tenaga listrik.
Material: Moulded EPDM conductive rubber dan EPDM insulating rubber.
Electrical Stress Control: Dilengkapi internal screen berbahan EPDM conductive rubber.
Touch-Safe Design: External screen berbahan EPDM conductive rubber membuat connector dapat disentuh.
Watertight Seal: Cable adapter memberikan initial stress relief dan watertight seal.
Grounding: Earthing wire digunakan untuk meng-grounding external screen.
Conductor Connection: Conductor lug menghubungkan cable conductor dengan bushing.
Secure Connection: Two-headed screw digunakan untuk mengamankan conductor lug pada bushing.
Dust Protection: End cap berbahan EPDM conductive rubber membantu melindungi connector dari debu.
Lug Options: Tersedia copper lug dan aluminum lug sesuai konfigurasi produk.
Package Options: Tersedia dalam pilihan 1 pc/kit dan 3 pcs/kit.

Spesifikasi Teknis

Product Type: Bolted-type Tee Connector
Voltage Class: 24kV, 36kV, dan 42kV
Continuous Current: 630A / 1250A*
WEB 24/630: AC Withstand Voltage 54kV / 5 menit
WEB 24/630: Partial Discharge 20kV, ≤10pC
WEB 24/630: Impulse Withstand Voltage 125kV
W36CB: AC Withstand Voltage 81kV / 5 menit
W36CB: Partial Discharge 30kV, ≤10pC
W36CB: Impulse Withstand Voltage 170kV
WEB 35/630: AC Withstand Voltage 117kV / 5 menit
WEB 35/630: Partial Discharge 45kV, ≤10pC
WEB 35/630: Impulse Withstand Voltage 200kV
Screen Resistance: ≤5000Ω
WEB 24/630 System Voltage: 6/10(12)kV, 6.35/11(12)kV, 8.7/15(17.5)kV, 12/20(24)kV, 12.7/22(24)kV
W36CB System Voltage: 6/10(12)kV, 6.35/11(12)kV, 8.7/15(17.5)kV, 12/20(24)kV, 12.7/22(24)kV, 18/30(36)kV
WEB 35/630 System Voltage: 12/20(24)kV, 12.7/22(24)kV, 18/30(36)kV, 19/33(36)kV, 21/36(42)kV, 26/35(40.5)kV
Conductor: Copper dan Aluminum
Conductor Size: 25–630 mm² sesuai konfigurasi
Copper Lug: Hexagonal Compression
Aluminum Lug: Mechanical Bolted
Package: 1 pc/kit atau 3 pcs/kit
Grounding Kit: Sealing atau solderless grounding kit dipesan secara terpisah
Catatan: Rating 1250A berlaku apabila connector dipasang pada equipment bushing yang sesuai.
